壓力容器是承載高溫高壓的特殊設(shè)備，其焊接質(zhì)量直接關(guān)系到工業(yè)生產(chǎn)的安全底線。這種類型設(shè)備的焊縫要承受數(shù)百公斤的壓力載荷，還要抵御腐蝕、溫度波動等考驗。因此，在 “人、機、料、法、環(huán)” 五維質(zhì)量控制框架中，需針對壓力容器的特殊性構(gòu)建管控體系，將國標與行業(yè)特殊要求深度融合。?

一、“人”的 “準入式” 管控?

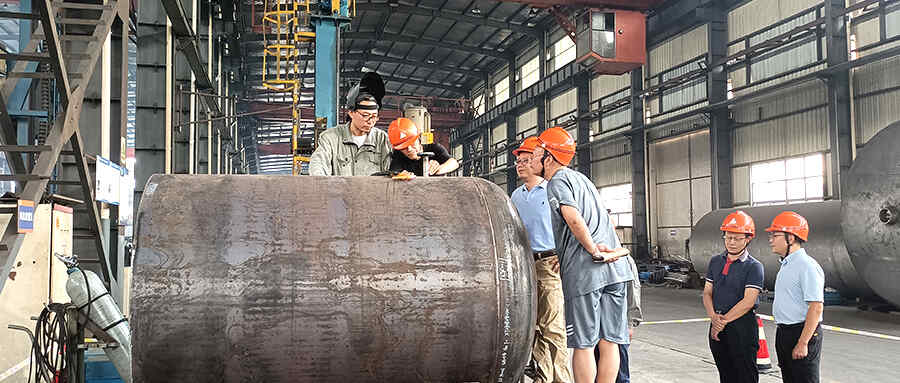

壓力容器焊接對焊接人員的要求遠高于普通結(jié)構(gòu)件。

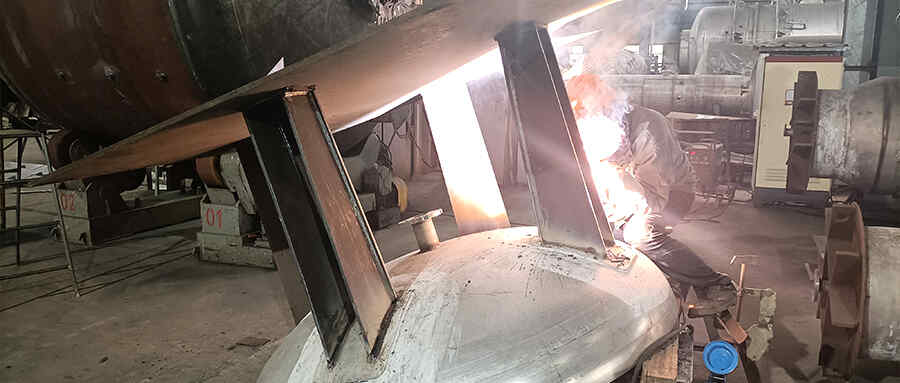

在球形儲罐的環(huán)縫焊接中，焊工需在高空受限空間內(nèi)保持穩(wěn)定操作，確保焊道熔深均勻。厚壁容器的窄間隙焊接則要求焊工控制電弧位置，避免側(cè)壁未熔合。這類作業(yè)不僅考驗技能，更依賴心理穩(wěn)定性與責(zé)任意識。?

針對壓力容器的人員管控需建立三重壁壘：

一是資質(zhì)分級制度，將焊工分為 A超高壓容器、B高壓容器、C中低壓容器三級，不同等級對應(yīng)不同焊接項目，避免跨級操作。

二是定期復(fù)證考核，重點檢驗高壓環(huán)境下的操作穩(wěn)定性，考核內(nèi)容包含模擬介質(zhì)泄漏時的應(yīng)急焊接處理。

三是生理狀態(tài)監(jiān)控，采用崗前酒精檢測、心率監(jiān)測等手段，杜絕疲勞或狀態(tài)異常時施焊。

二、“機”的 “定制化” 維護?

壓力容器焊接設(shè)備需滿足更高的穩(wěn)定性要求。

埋弧自動焊焊接壓力容器筒體縱縫時，焊機的行走直線度偏差若超過 0.5mm/m，會導(dǎo)致焊縫錯邊量超標。電渣焊的熔嘴送進精度若出現(xiàn) ±0.1mm 的波動，可能造成厚壁焊縫的熔合不良。?

設(shè)備管理需實施 “專項化” 方案：對用于 Cr-Mo 鋼焊接的焊機，配備專用的溫度補償模塊，避免電網(wǎng)電壓波動影響焊接熱輸入。定期對窄間隙焊機的導(dǎo)向機構(gòu)進行激光校準，確保焊槍在坡口內(nèi)的定位誤差不超過 0.3mm。建立設(shè)備 “服役檔案”，記錄每臺焊機焊接過的容器規(guī)格等，當(dāng)設(shè)備累計焊接一定數(shù)量時，強制進行全面拆解檢修。

三、“料”的 “溯源式” 管控?

壓力容器所用材料的質(zhì)量波動具有放大效應(yīng)。

母材中 0.005% 的氫含量超標，可能在焊接過程中形成延遲裂紋。低合金鋼焊條的擴散氫含量若超過 5mL/100g，會顯著增加容器在服役中的脆斷風(fēng)險。?

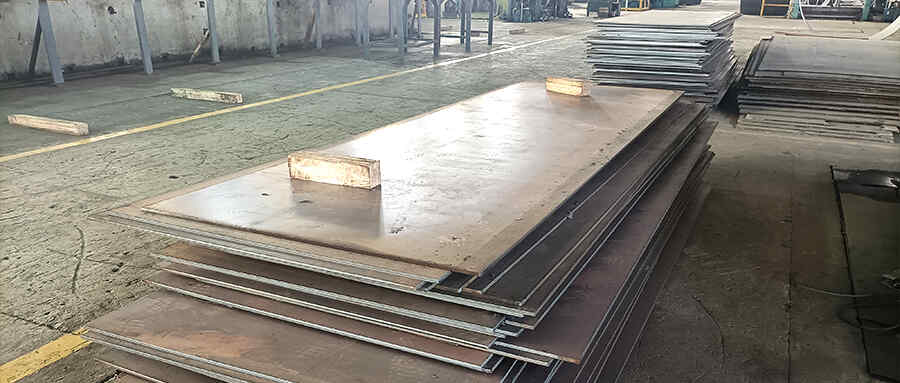

材料管控需貫穿全生命周期：進廠檢驗時，對壓力容器用鋼板增加 Z 向拉伸試驗，確保厚度方向的抗層狀撕裂能力。焊材存儲采用 “恒溫恒濕” 專用倉庫，焊條經(jīng) 350℃×2 小時烘干后，存入 120℃的保溫桶，并實行 “當(dāng)班領(lǐng)用、余量回收” 制度。建立材料二維碼溯源系統(tǒng)，掃碼即可查看母材的檢驗報告等信息。

四、“法”的 “驗證式” 執(zhí)行?

壓力容器焊接工藝需經(jīng)過極端條件驗證。

在設(shè)計高溫合金容器的焊接工藝時，不僅要通過常規(guī)工藝評定，還需進行 450℃×1000 小時的時效處理試驗，檢驗焊縫的長期穩(wěn)定性。低溫壓力容器的焊接工藝則要增加-196℃的沖擊試驗，確保低溫韌性達標。?

工藝執(zhí)行強調(diào) “剛性化” 落地，采用焊接工藝管控制度，在壓力容器施焊現(xiàn)場全程監(jiān)督參數(shù)執(zhí)行，每道焊口都需記錄實際電流、電壓與工藝卡的偏差值。對異種鋼焊接等特殊工序，編制步驟分解圖，明確每一層焊道的焊條型號、預(yù)熱溫度等細節(jié)。

五、“環(huán)”的 “封閉式” 環(huán)境?

壓力容器焊接對環(huán)境的敏感性極強。當(dāng)焊接 Cr-Ni 奧氏體不銹鋼容器時，環(huán)境中的氯離子濃度若超過 25mg/m³，會導(dǎo)致焊縫表面產(chǎn)生應(yīng)力腐蝕。在濕度大于 90% 的環(huán)境下焊接高強鋼容器，即使焊前預(yù)熱，也可能因氫致裂紋導(dǎo)致焊后 24 小時內(nèi)出現(xiàn)開裂。?

高壓容器焊接車間采用恒溫恒濕潔凈室設(shè)計，配備過濾器去除空氣中的粉塵與腐蝕性介質(zhì)。室外進行大型儲罐焊接時，搭建可移動防風(fēng)棚，低溫焊接時，對容器殼體整體預(yù)熱至 150℃，同時用陶瓷電加熱片將坡口區(qū)域加熱至 250℃，避免氫擴散聚集。?

壓力容器焊接質(zhì)量控制，是將 “五維要素” 與設(shè)備的安全等級深度綁定。一臺設(shè)計壓力 10MPa 的反應(yīng)釜，其焊接管控強度必然高于 0.1MPa 的儲罐。盛裝劇毒介質(zhì)的容器，在材料純度與工藝驗證上的要求也遠嚴于普通介質(zhì)容器。企業(yè)需建立 “分級管控” 模型，唯有如此，才能讓每一條焊縫都成為壓力容器的安全基因。?
